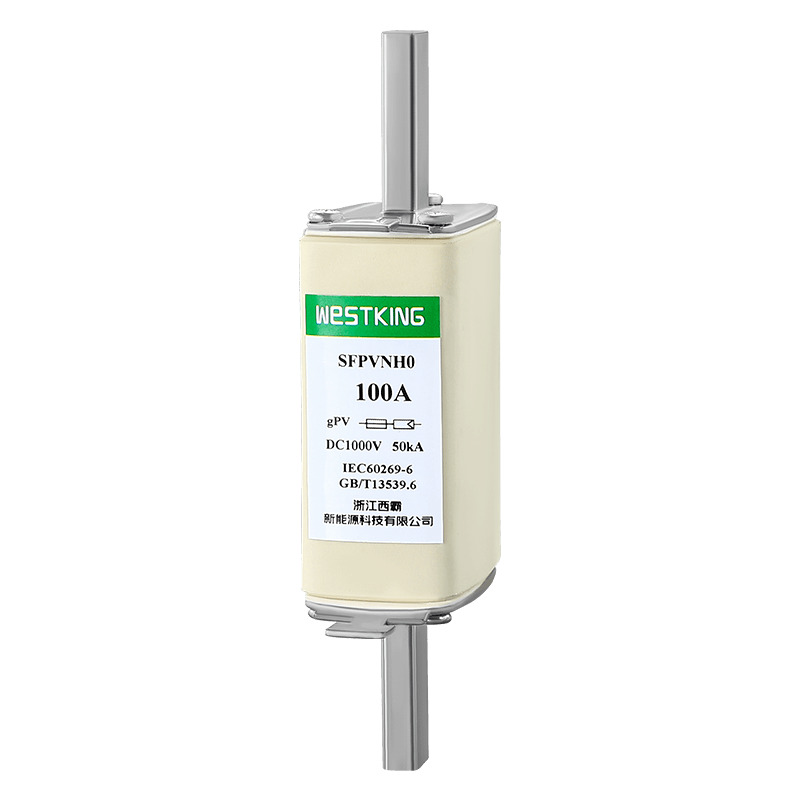

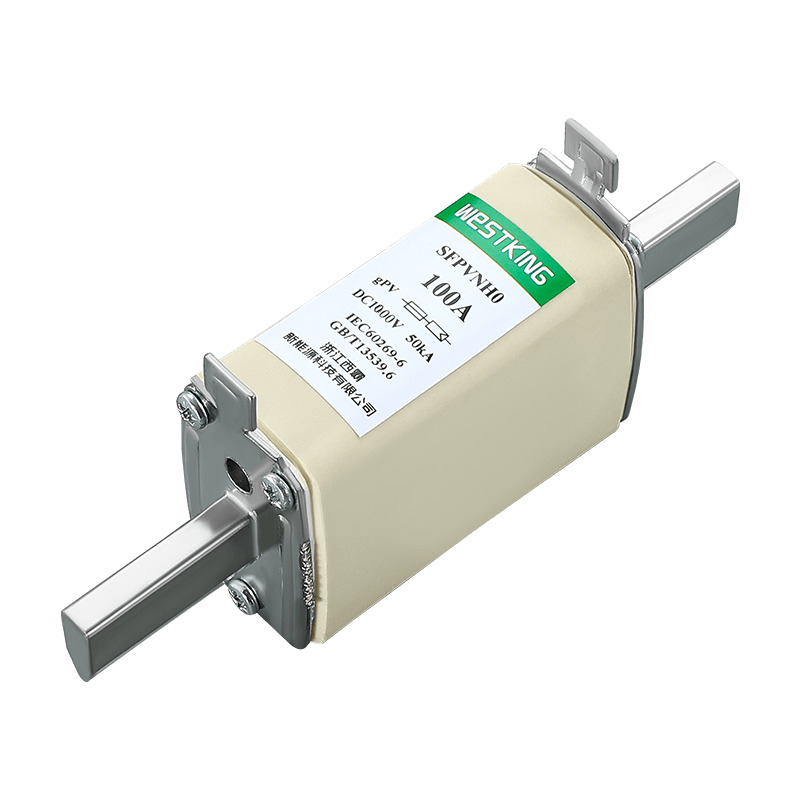

1000Vdc NH0 GPV PV Sikringskobling

NH0 gPV-sikringskoblingene for fotovoltaiske installasjoner fra WESTKING er spesielt designet for å gi en pålitelig sikkerhetsbeskyttelsesløsning i sub-array, array eller inverter DC-inngang til fotovoltaiske installasjoner. Disse sikringskoblingene tilbyr omfattende beskyttelse mot overbelastning og kortslutninger (gPV-klasse i henhold til IEC 60269 og UL248-19 standarder) med en minimum sikringsstrøm på 1,35 ganger merkestrømmen (In). De er konstruert med en keramisk kropp som viser eksepsjonell motstand mot indre trykk og termisk sjokk. Kontaktene er laget av sølvbelagt kobber eller messing, mens smelteelementene er sammensatt av Toshiba-materialer for å forhindre aldring og opprettholde uendrede elektriske egenskaper over tid. For å sikre optimal ytelse anbefaler vi å bruke våre 1000 VDC SFPVNH0B sikringsbaser med disse sikringskoblingene.

1000Vdc NH0 GPV PV SikringskoblingTekniske data

•Når omgivelsestemperaturen overstiger 25°C, vennligst se WESTKING Solar sikringstemperaturkorreksjonstabell.

1000Vdc NH0 GPV PV SikringskoblingStandarder

IEC/EN 60269-1 Sikringskoblinger – generelle krav

IEC/EN 60269-6 Sikringskoblinger for solcelleanlegg

UL248-19 Fotovoltaiske sikringskoblinger

RoHS-kompatibel

1000Vdc NH0 GPV PV SikringskoblingNØKKELFUNKSJONER/FORDELE

Allment akseptert globalt

I stand til å avbryte lave feilstrømmer

Tåler temperatursykluser effektivt

Konstruert med holdbarhet for å forbedre systemets levetid

Høy effektivitet med minimalt effekttap

Kompakt design for plassbesparende installasjon

1000Vdc NH0 GPV PV SikringskoblingAPPLIKASJONER

Denne enheten er kompatibel med invertere og batteriladekontrollere, og gir beskyttelse for PV-moduler in-line og er egnet for kombinasjonsboksapplikasjoner.

Egnet for bruk i alle fotovoltaiske systemer, og tilbyr beskyttelse på streng-/arraynivået til PV-systemer.

Sertifiseringer

TUV CE

er09001 iatf16949

Opprinnelse

Kina

t-I egenskaper

Dimensjoner (mm)

Kompatible FUSE-baser

temperaturkorreksjonskoeffisientdiagram

Beskrivelse:

1.Sikringen fungerer normalt innenfor temperaturområdet -5°C til 40°C, og ingen ytterligere korreksjon er nødvendig.

2. De tillatte bruksforholdene er -40°C til 85°C.

3.Innenfor tillatte bruksforhold, se denne tabellen.

1000Vdc NH0 gPV Fuse Link er et kompakt og høykvalitetsprodukt utviklet og produsert av WESTKING New Energy Technology Co., Ltd. for bruk i 1000VDC spenningsplattformen. Med en spenningsplattform på 40A-100A er denne sikringskoblingen designet for å spare plass i kombinasjonsboksapplikasjoner, takket være dens lille størrelse og høye segmenteringsevne. Den er i stand til raskt å kutte av kretsen på kort tid, og effektivt beskytte utstyr mot skader forårsaket av overstrøm og kortslutningsfeil. Denne sikringslenken er laget av materialer av høy kvalitet, og tilbyr utmerket pålitelighet og lang levetid.
