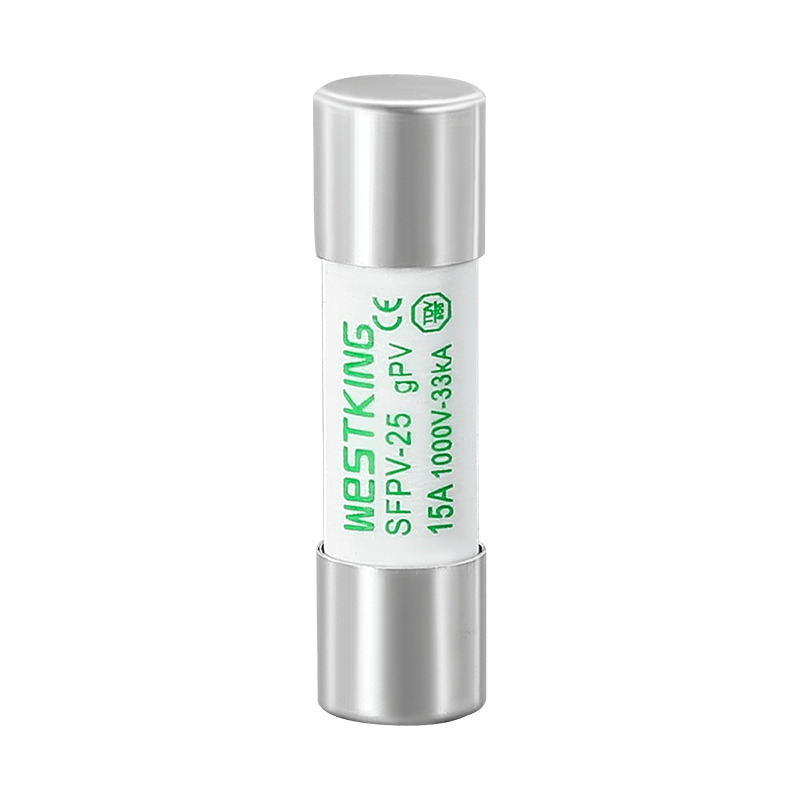

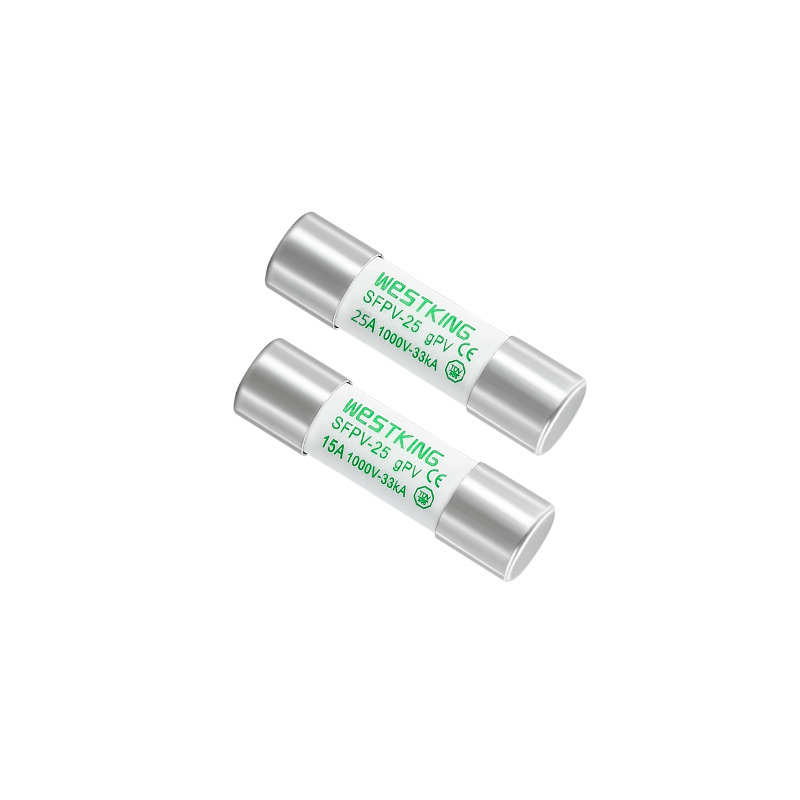

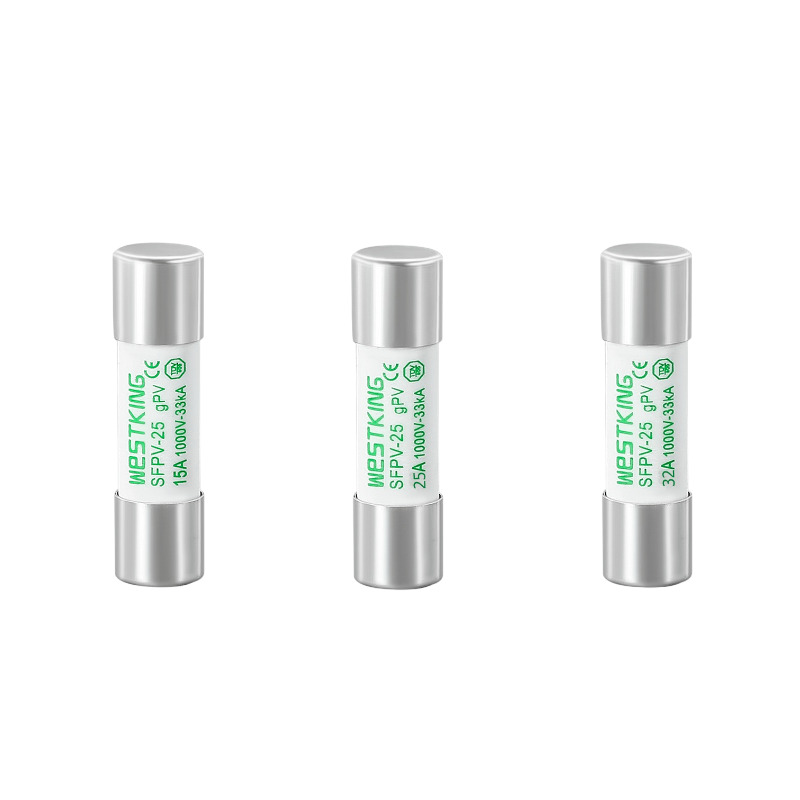

Laget med solcelleanlegg i tankene, Westkings modell SFPV-25
fremstår som en spesialbygd PV-sikringsserie konstruert for å garantere sikkerheten til solcelleanlegg. Med sin sofistikerte design tilbyr denne sikringsserien eksepsjonell motstandskraft mot temperaturvariasjoner og hyppige strømsvingninger, og fremmer dermed den forlengede holdbarheten til systemet.Westkings modell SFPV-25 er utviklet spesielt for å beskytte solcelleanlegg
er en PV-sikringsserie designet for å sikre sikkerheten til solcelleanlegg. Den avanserte konstruksjonen gir enestående motstand mot temperatur- og strømsvingninger, noe som bidrar til systemets forlengede levetid. Med en 1000VDC-klassifisering har modell SFPV-25 en lav minimumsbrytekapasitet på 1,35 ganger sikringens nominelle strømverdi. Dette muliggjør sikker kretsavbrudd selv under typiske lave feilstrømforhold generert av PV-arrayer. Beskytt ditt off-grid eller grid-bundne PV-system mot uventede jordfeil og linjefeil med Westkings Protection sikringslinje.
•Merkespenning: | 1000Vdc |
• Nominelle strømmer: | 1A...32A |
•Utnyttelseskategori: | gPV |
• Nominell bruddkapasitet: | 33 kA |
• Minimum avbruddsvurdering: | 1A > 1,45·In 2...32A > 1,35·In |
•Ikke smeltestrøm: | 1,13·In |
•Lager temperatur: | -40°C ... 90°C |
•Driftstemperatur : | -40°C ... 85°C |
•Hvis omgivelsestemperaturen er høyere enn 25°C, vennligst se WESTKINGS sikringstemperaturkorreksjonskoeffisientoversikt og brukerhåndbok.
IEC/EN 60269-1 Sikringskoblinger – generelle krav
IEC/EN 60269-6 Sikringskoblinger for solcelleanlegg
UL248-19 Fotovoltaiske sikringskoblinger
RoHS-kompatibel
Eksepsjonelt lav feilstrømavbrytende kapasitet
Robust konstruksjon for å forlenge systemets levetid
Motstandsdyktig mot temperatursvingninger
Pålitelig ytelse sikret over ekstreme temperaturer
Beskyttelse for PV-moduler in-line
Egnet for kombinasjonsboksapplikasjoner
Gjelder alle solcelleanlegg
Gir beskyttelse på streng/array-nivå for PV-systemer
Kompatibel med omformere og batteriladekontrollere
TUV CE
er09001 iatf16949
Kina
Merkestrøm | I2t(A2s) | Strømtap(w) 1,0 tommer | Netto vekt | |
Smelting | Lysning | |||
1A | 5 | 16 | 0.9 | 10 g |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
Beskrivelse:
1.Sikringen fungerer normalt innenfor temperaturområdet -5°C til 40°C, og ingen ytterligere korreksjon er nødvendig.
2. De tillatte bruksforholdene er -40°C til 85°C.
3.Innenfor tillatte bruksforhold, se denne tabellen.
Denne håndboken er beregnet på gPV 1000Vdc 10x38mm sikringskobling og sikringsholder, som er designet for beskyttelse av solcelleenergi
1. Arbeidsforhold
1.1 Omgivelseslufttemperatur
Normale bruksforhold: Den omgivende lufttemperaturen overstiger ikke 40°C; gjennomsnittlig omgivelsestemperatur over 24 timer ikke overstiger 35°C, med en lavere gjennomsnittsverdi målt i løpet av året; minimum omgivelsestemperatur er ikke mindre enn -5°C. Tillatte bruksforhold: -40°C til 85°C.
1.2 Høyde
Normale bruksforhold: Installasjonshøyden overstiger ikke 2000m. Tillatte bruksforhold: 2000m til 4500m. Høydeparameterkorreksjon: Høyere høyde fører først og fremst til isolasjonsforringelse, dårlige varmespredningsforhold og endringer i lufttrykk.
a) For hver 100 høydemeter øker sikringens temperaturøkning med 0,1k - 0,5k.
b) For hver 100 meter økning i høyden, synker gjennomsnittstemperaturen med ca. 0,5k.
c) Generelt kan sikringer som brukes i åpne miljøer ignorere høydens innvirkning på merkestrømmen, og likevel velge standardforholdene.
d) Sikringer som brukes i lukkede miljøer, hvis kabinettets omgivelsestemperatur eller indre temperatur ikke synker betydelig med høyden, og fortsatt kan nå over 40°C, må redusere merkestrømmen. For hver 1000 meter økning i høyden, reduseres merkestrømmen med 2 % - 5 %.
1.3 Atmosfæriske forhold
Normale bruksforhold: Luften er ren, med en relativ fuktighet på ikke mer enn 50 % ved 40°C omgivelseslufttemperatur; høyere relativ fuktighet er tillatt ved lavere temperaturer; under disse forholdene kan det av og til forekomme moderat kondens på grunn av temperaturendringer. Normale bruksforhold: Ingen vesentlig kondens, med en relativ fuktighet på opptil 95 %.
2.Installasjonsbetingelser
Sikringen skal installeres horisontalt eller vertikalt, med den spesifikke installasjonen avhengig av den faktiske situasjonen. Den elektriske klaringen skal ikke være mindre enn 8 mm, og krypeavstanden bør ikke være mindre enn 10 mm. Installasjonskategorien til PV-sikringen er klasse III. Installasjonsbetingelsene er som følger:
a) På et sted uten betydelige vibrasjoner og støt.
b) I et medium uten eksplosjonsfare og som ikke inneholder gasser eller støv som kan korrodere metaller eller ødelegge isolasjon (inkludert ledende støv).
c) På et sted uten regn eller snøinntrenging.
3.Installasjonsmetode:
a) TH35 standard skinneinstallasjon;
b) Skruespesifikasjon: M5;
c) Anbefalt installasjonsmoment: 2,0 N·m;
d) Momenttoleranse: ± 3 %.
4. Pakking og lagring
Emballasje: PV-sikringer fra WESTKING kommer i innvendige esker og ytre kartonger av bølgepapp, med sikkerhetsetiketter for regn, fuktbestandighet og skjørhet.
Lagring: Temperatur: -40°C til 40°C; Relativ fuktighet overstiger ikke 70 % ved 40 °C, 80 % ved 30 °C og 90 % ved under 20 °C; fuktsikker, unngå kontakt med flytende vann og deformasjon på grunn av fuktighetsabsorpsjon; brannsikker.
5.Bruk og vedlikehold
PV-sikringer bør regelmessig rengjøres og vedlikeholdes av profesjonelt personell, som inspiserer tilstanden til festene for å sikre sikker bruk. Når PV-sikringsleddet smelter, anbefales det å erstatte det med en PV-sikring fra WESTKING. Når du bytter ut sikringselementet, vennligst fjern støv og annen forurensning fra PV-sikringsholderen
Vennligst les denne bruksanvisningen nøye, siden den vil hjelpe deg med å bruke sikringene riktig. WESTKING New Energy Technology Co., Ltd. leverer ikke bare høykvalitetssikringer til våre kunder, men tilbyr også omfattende tekniske tjenester for å hjelpe brukere med å løse elektriske sikkerhetsproblemer. Som det første selskapet i Kina som forsker på og produserer DC-sikringer, er WESTKING fortsatt forpliktet til å tilby overlegne sikringsprodukter for det nye elektriske energifeltet.
