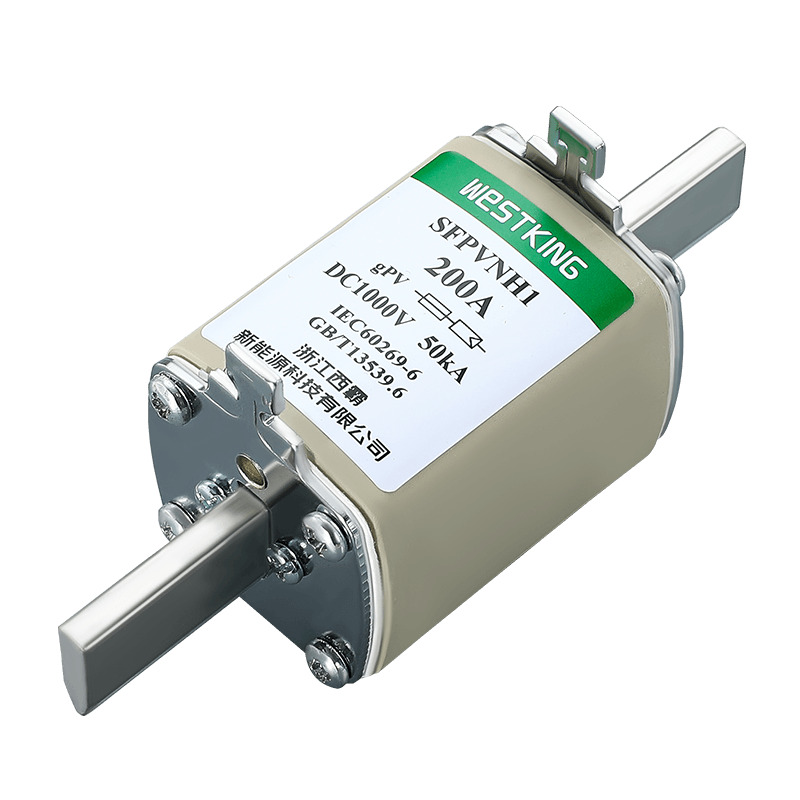

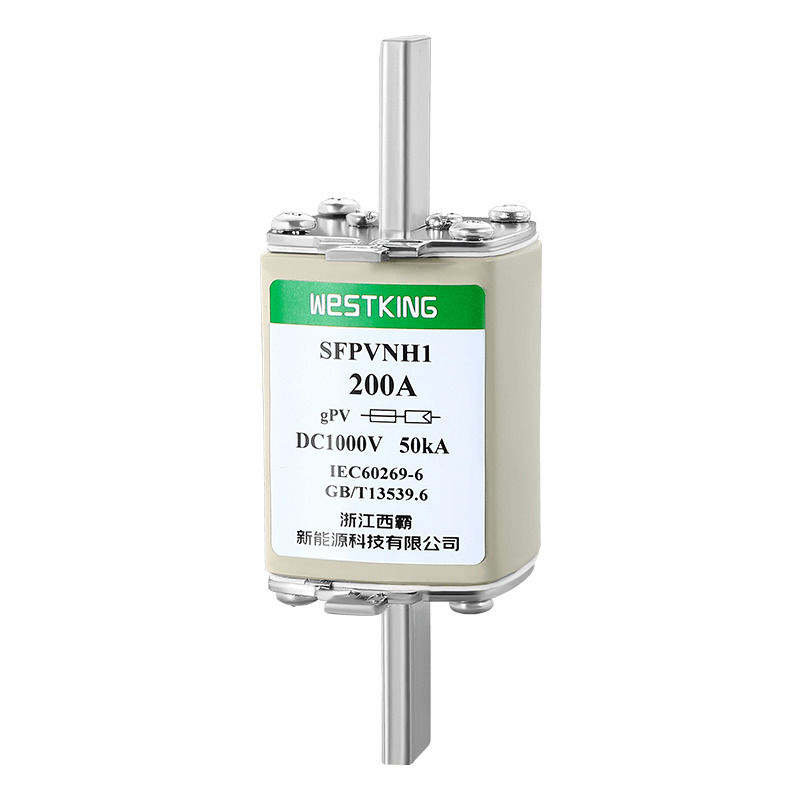

1000Vdc NH1 GPV PV Sikringskobling

Skreddersydd for sikring av fotovoltaiske systemer, WESTKING SFPVNH1 fotovoltaiske (PV) sikringsserien1000Vdc NH1 GPV PV Sikringskoblingstår som en dedikert løsning. Konstruert for å reagere raskt på kortslutninger i solcellepaneler langs en PV-kjede, spiller disse sikringslenkene fra WESTKING en sentral rolle i å skjerme kablene i PV-kjeden, og fungerer kategorisk som den primære sikringen.

Send forespørsel

produktbeskrivelse

WESTKING SFPVNH1 solcelle (PV) sikringsserien1000Vdc NH1 GPV PV Sikringskoblinger spesielt utviklet for beskyttelse av solcelleanlegg. Når det oppstår en kortslutning i et solcellepanel i en PV-kjede, beskytter WESTKING SFPVNH1-sikringslenker effektivt kablene i PV-kjeden (hovedsikringskategori). Denne serien med sikringer utvider ikke bare vårt utvalg av PV-sikringsstørrelser globalt, men tar også i bruk en gPV-type som samsvarer med begge IEC 60269-6 PV-standarder. Videre har disse sikringene også avtakbare blader for enkel direkte montering. Hovedfunksjonene deres inkluderer kompatibilitet over hele verden, lav feilstrømavbruddsevne, temperatursyklusmotstand, holdbar konstruksjon for utvidet systemlevetid, høy effektivitet med minimalt strømtap og et kompakt fotavtrykk. WESTKING SFPVNH1 solcellesikringsserien er tilgjengelig i to versjoner: vanlig blad og direkte montering, imøtekomme de ulike behovene til ulike solcellesystemapplikasjoner.


Tekniske data

•Merkespenning: 1000Vdc
• Nominelle strømmer: 40A...160A
•Utnyttelseskategori: gPV
• Nominell bruddkapasitet: 50kA
• Minimum avbruddsvurdering: 1,35·In
•Ikke smeltestrøm: 1.13·In
•Lager temperatur: -40°C ... 90°C
•Driftstemperatur : -40°C ... 85°C

•Når omgivelsestemperaturen overstiger 25°C, vennligst se WESTKING Solar sikringstemperaturkorreksjonstabell.


1000Vdc NH1 GPV PV SikringskoblingStandarder

IEC/EN 60269-1 Sikringskoblinger – generelle krav

IEC/EN 60269-6 Sikringskoblinger for solcelleanlegg

UL248-19 Fotovoltaiske sikringskoblinger

RoHS-kompatibel


1000Vdc NH1 GPV PV SikringskoblingNØKKELFUNKSJONER/FORDELE

Allment akseptert globalt

I stand til å avbryte lave feilstrømmer

Tåler temperatursykluser effektivt

Konstruert med holdbarhet for å forbedre systemets levetid

Høy effektivitet med minimalt effekttap

Kompakt design for plassbesparende installasjon


1000Vdc NH1 GPV PV SikringskoblingAPPLIKASJONER

Beskyttelse for inverter DC-innganger

Applikasjoner for re-combiners (sub combiner, array combiner, master combiner)

Egnet for alle solcelleapplikasjoner


Sertifiseringer

er09001 iatf16949


Opprinnelse

Kina


ELEKTRISKE EGENSKAPER

Merkestrøm I2t(A2s) Strømtap(w) 1,0 tommer Netto vekt
Smelting Lysning
40A 140 1200 8.0 427 g
50A 159 1431 11.0
63A 467 4203 12.0
80A 638 5742 15.50
100A 1300 11700 16.50
125A 2547 22923 17.50
160A 5198 46782 22.00


t-I egenskaper


Dimensjoner (mm)


Kompatible FUSE-baser


temperaturkorreksjonskoeffisientdiagram


Beskrivelse:

1.Sikringen fungerer normalt innenfor temperaturområdet -5°C til 40°C, og ingen ytterligere korreksjon er nødvendig.

2. De tillatte bruksforholdene er -40°C til 85°C.

3.Innenfor tillatte bruksforhold, se denne tabellen.


1000Vdc NH0 gPV Fuse Link er et kompakt og høykvalitetsprodukt utviklet og produsert av WESTKING New Energy Technology Co., Ltd. for bruk i 1000VDC spenningsplattformen. Med en spenningsplattform på 40A-100A er denne sikringskoblingen designet for å spare plass i kombinasjonsboksapplikasjoner, takket være dens lille størrelse og høye segmenteringsevne. Den er i stand til raskt å kutte av kretsen på kort tid, og effektivt beskytte utstyr mot skader forårsaket av overstrøm og kortslutningsfeil. Denne sikringslenken er laget av materialer av høy kvalitet, og tilbyr utmerket pålitelighet og lang levetid.
