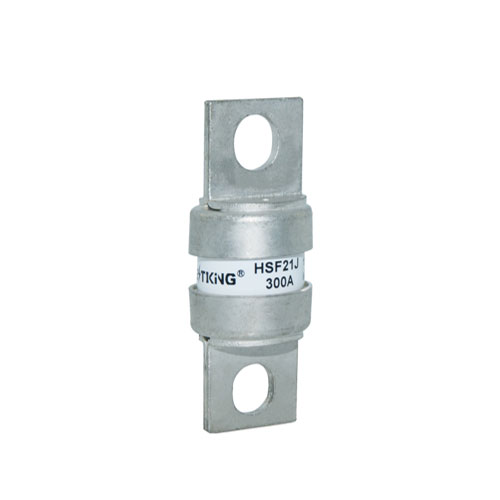

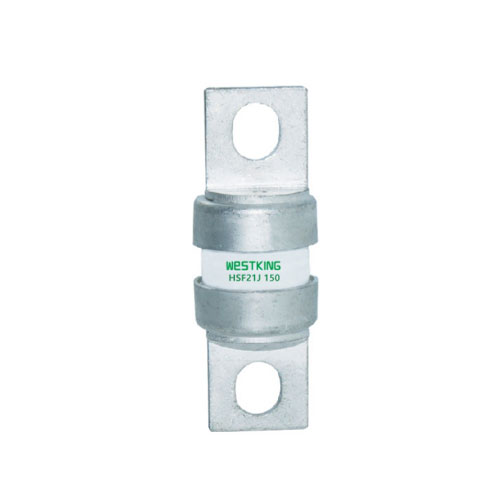

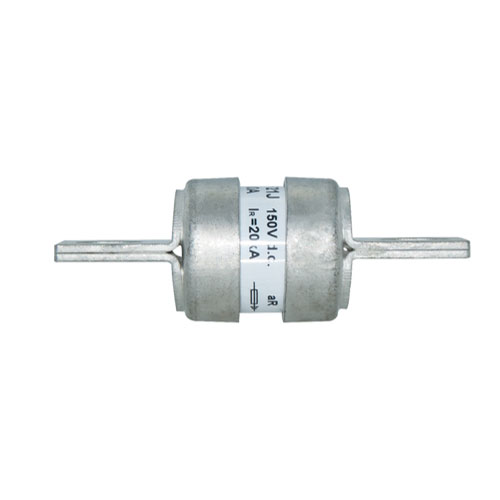

150VDC HSF21J høyhastighetssikring

Westkings HSF21J høyhastighetssikring150VDC HSF21J høyhastighetssikringer designet for bruk i nordamerikansk stil. Den er klassifisert for 150 Vac/dc (UL) og kan håndtere strømmer fra 70 til 400 A. Denne typen sikring brukes ofte til beskyttelse av DC felles buss, DC-stasjoner, strømomformere/likerettere og startere med redusert nominell spenning . Høyhastighetssikringene med boltet merke i nordamerikansk stil gir pålitelig beskyttelse og effektiv ytelse i ulike elektriske systemer.

Send forespørsel

produktbeskrivelse

Westkings HSF21J høyhastighetssikring er først og fremst designet for å beskytte litiumbatterier og halvlederutstyr, inkludert strømomformere/likerettere, buck-startere og andre relaterte enheter. Litiumbatterier blir stadig mer populære på grunn av deres høye energitetthet og miljøvennlighet, men de krever riktig beskyttelse for å forhindre overspenning, overstrøm og kortslutningsforhold.

Oppsummert er Westkings HSF21J høyhastighetssikring en robust og pålitelig løsning for å beskytte likestrømskretser i applikasjoner i nordamerikansk stil. Med sin høye strømstyrke og hurtigvirkende mekanisme gir den utmerket beskyttelse for en rekke elektriske systemer.

150VDC HSF21J høyhastighetssikringTekniske data

Type	Merkespenning	Vurderte strømmer
HSF21J-(Amp)	150VDC/250Vac	70A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A

Brukskategori:aR

Nominell bruddkapasitet: AC250V-100kA / DC150V--20kA

Standarder

Low I2t bevarer beskyttede komponenter fra skade i tilfelle kortslutning.

Administrert lysbuespenning minimerer stress på kretskomponenter under sikringsdrift.

Fleksible monteringstyper imøtekommer ulike termineringsbehov.

150VDC HSF21J høyhastighetssikringAPPLIKASJONER

Beskyttelse av tunge enheter som elektrokjemiske likerettere

Litiumbatteri,

Halvlederutstyr som strømomformer/likeretter, buck starter, etc.

150VDC HSF21J høyhastighetssikringSertifiseringer

• is09001 iatf16949

Opprinnelse

Kina

150VDC HSF21J HØYHASTIGHETSSIKRING

Type	I2t(A2s)		Strømbrudd 1,0 i (w)	Monteringsbolt/moment
Type	Smelting	Lysning	Strømbrudd 1,0 i (w)	Monteringsbolt/moment
HSF21J-70AMP	470	4000	6.9	Monter bolt M8 Anbefalt monteringsmoment 12,0 N▪m
HSF21J-80AMP	670	6000	7.7
HSF21J-100AMP	1200	12000	9.0
HSF21J-125AMP	1870	18000	11.2
HSF21J-150AMP	2700	26000	13.5
HSF21J-200AMP	4780	45000	17.6
HSF21J-250AMP	7470	70000	22.5
HSF21J-300AMP	10760	100000	27.0
HSF21J-350AMP	15700	140000	30.6
HSF21J-400AMP	20300	180000	35.2
