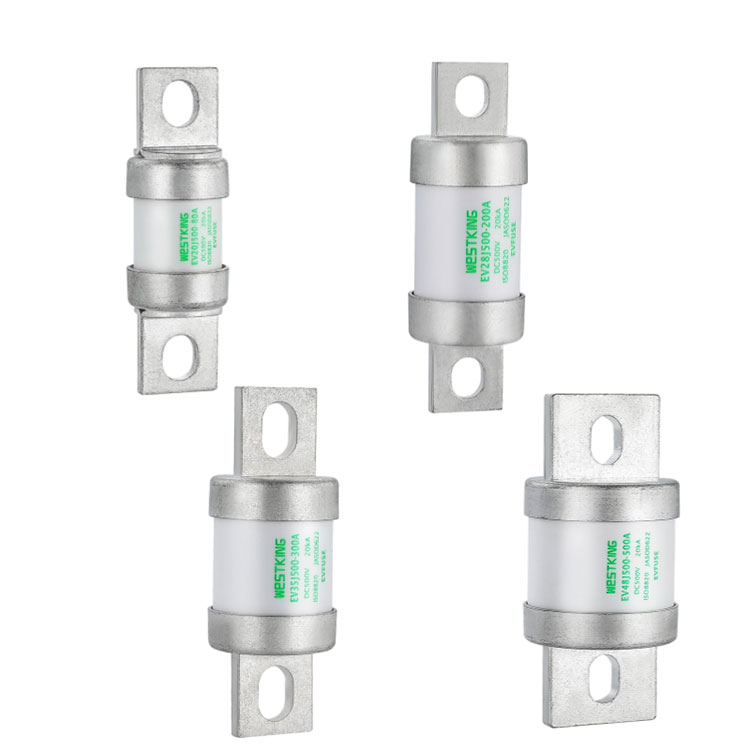

J EV-sikring 500VDC-serien

J EV-sikring 500VDC-serienWESTKING Type J Veikjøretøy Sikringskoblinger er tilgjengelige i spenninger på 500VDC og 750VDC. De brukes ofte som hovedkretsbeskyttelseselementer i PDUer, med strømmer fra 50A til 600A, egnet for forskjellige kjøretøymodeller. WESTKING EV FUSE bruker også avanserte materialer og teknologier for å sikre normal drift i tøffe miljøer som høy temperatur, fuktighet og vibrasjoner, og dermed øke sikkerheten og påliteligheten til elektriske kjøretøy.

J EV-sikring 500VDC-serienTekniske data

J EV-sikring 500VDC-serienMaterialbeskrivelse:

1- Sikringsrøret er laget av høy seighet 95% aluminiumoksyd keramikk;

2- Sikringselementet er laget av importert japansk materiale og gjennomgår presis stansing.

J EV-sikring 500VDC-serienByggeprosedyre:

1- Metallkobberkomponentene blir først naglet og deretter sveiset på nytt;

2- Den interne kvartssanden inneholder WESTKINGs eksklusive herdebehandlingsprosess, som sikrer mot produktløsning og lysbuespray utløst av linjefeil under dynamisk drift.

Standarder

ISO8820-8

FÅ D622

Produsert under ITAF16949 kvalitetssystem for samsvar med bilkrav

RoHS-kompatibel

REACH-erklæring tilgjengelig på forespørsel

NØKKELFUNKSJONER/FORDELE

Høy overspenningsstrømmotstand

Tåler tøffe kjøreforhold

Sikre og pålitelige smelteegenskaper

Dobbel beskyttelse mot overbelastning og kortslutning

Lav temperaturøkning og strømforbruk, utvider batteriområdet

Høy bruddkapasitet

Høy sykkelytelse

APPLIKASJONER

Batteripakkebeskyttelse

BDU og PDU

Batterikoblingsboks for hjelpeenheter

DETTE/ALTE

Lagring av elektrisk energi

Batterilader

Superkondensatorpakkebeskyttelse

Backup beskyttelse for DC relé / skillebryter / bryter

Vedlikeholdssikkerhetsfrakobling (MSD)

Sertifiseringer

er09001 iatf16949

Opprinnelse

Kina

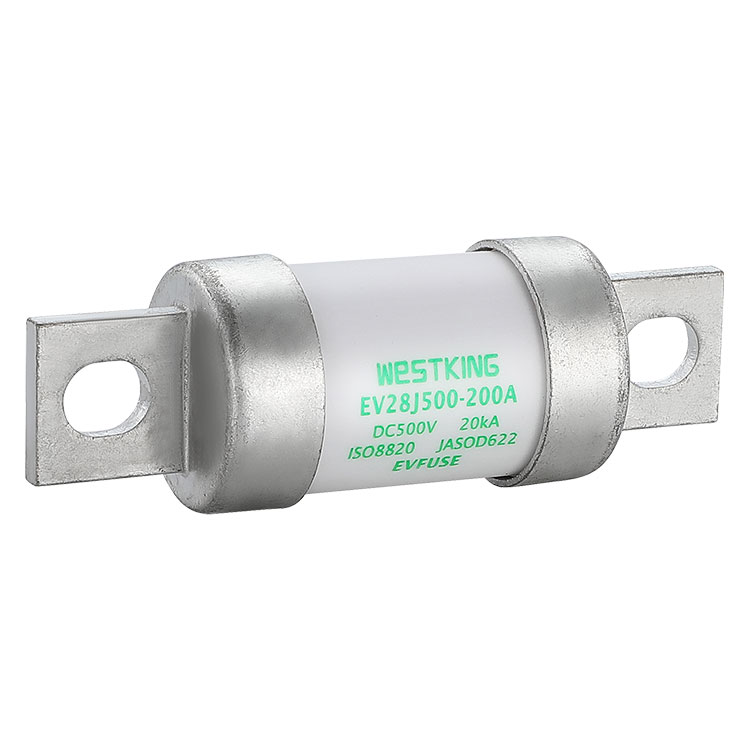

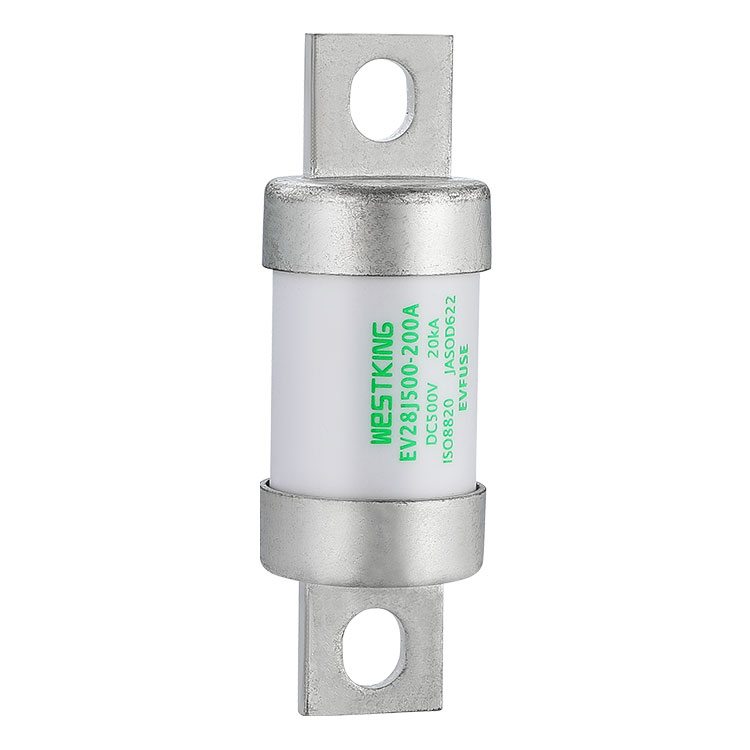

Strømsikringer til elektriske kjøretøyer 500VDC EV28J500 beskyttelse for batteripakke

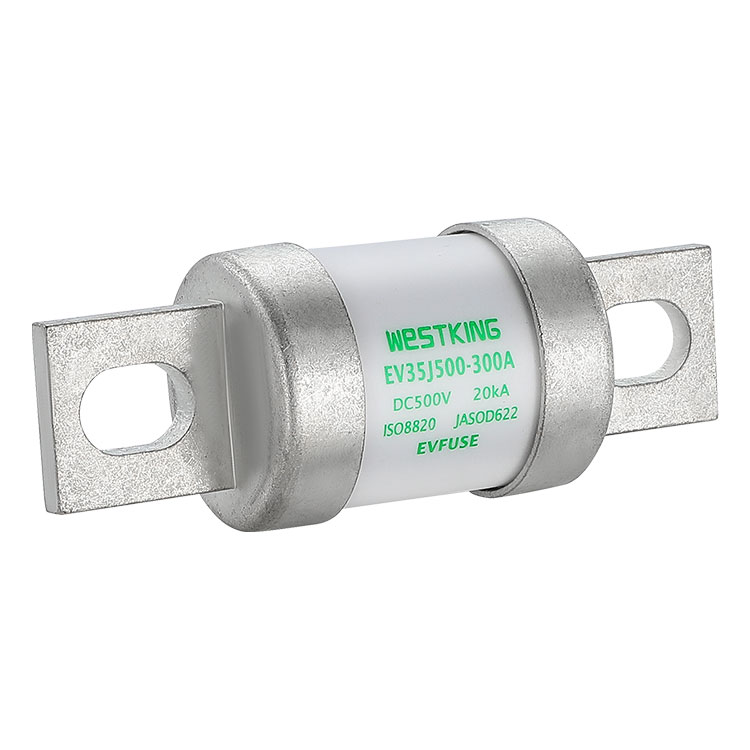

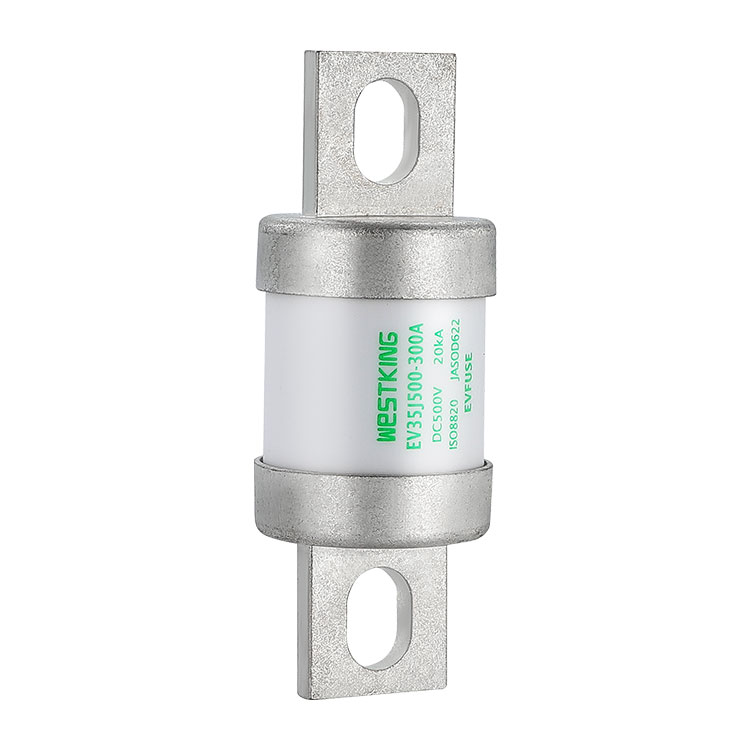

Strømsikringer til elektriske kjøretøyer 500VDC EV35J500 beskyttelse for batteripakke

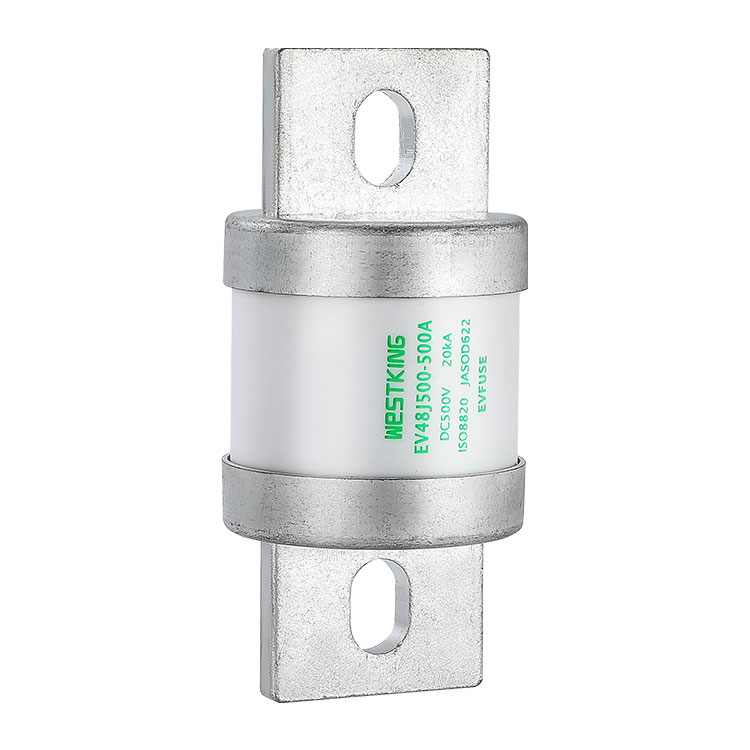

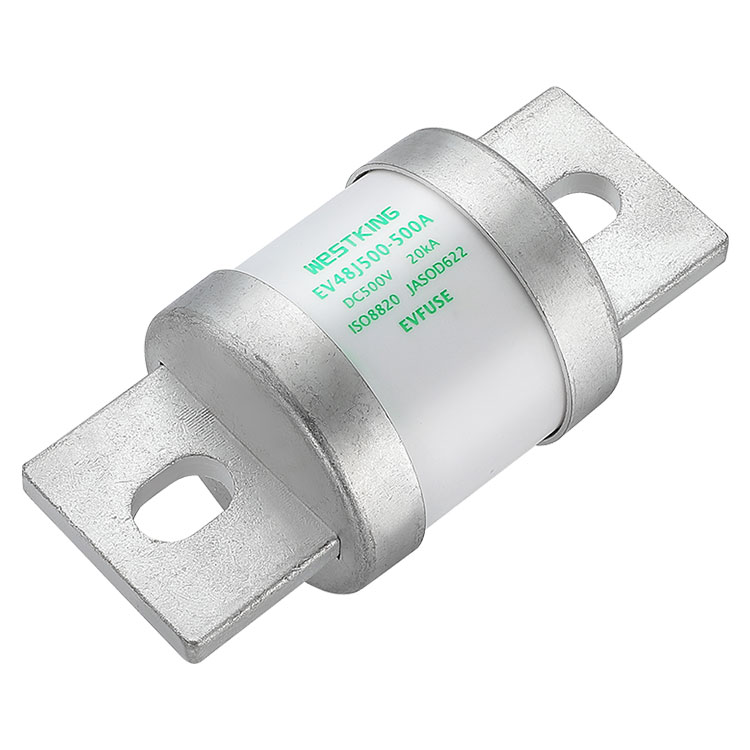

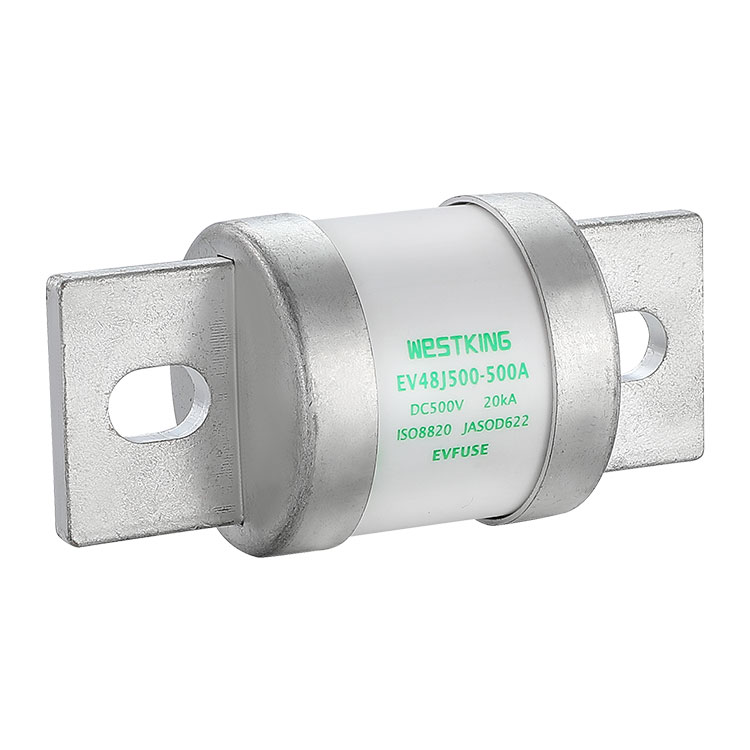

Strømsikringer til elektriske kjøretøyer 500VDC EV48J500 beskyttelse for batteripakke

EV FUSE t-I egenskaper

temperaturkorreksjonskoeffisientdiagram

Beskrivelse:

1.Sikringen fungerer normalt innenfor temperaturområdet -5°C til 40°C, og ingen ytterligere korreksjon er nødvendig.

2. De tillatte bruksforholdene er -40°C til 85°C.

3.Innenfor tillatte bruksforhold, se denne tabellen.

WESTKING vil introdusere deg til strukturen til AUTOMOTIVE GRADE EVFUSE, som er vesentlig forskjellig fra andre fabrikker, og det er en sikringsstruktur spesielt designet for nye elektriske kjøretøyer.

1-Endedekselet i metall og de lilla kobberbenene er robust sikret via nagling og omsveising for å garantere stabiliteten mot vibrasjoner.

2-Sikringsrøret er laget av keramikk med høy alumina, i stand til å tåle elektrisk lysbueeksponering og opprettholde formen under høye temperaturer.

3-Sikringselementet er laget av importerte japanske legeringsmaterialer, og garanterer dets motstandskraft mot gjeldende stunts.

4-Bueslukkingsmediet er kvartssand med høy renhet, selektivt renset og behandlet.

5-WESTKINGs utviklede herdeprosedyre brukes til å størkne kvartssanden, forhindrer at sikringselementet deler seg på grunn av vibrasjoner og effektivt reduserer intensiteten av elektrisk lysbuestøt.

6-En interferenspasning er implementert for de indre og ytre endestykkene for å minimere motstanden.
