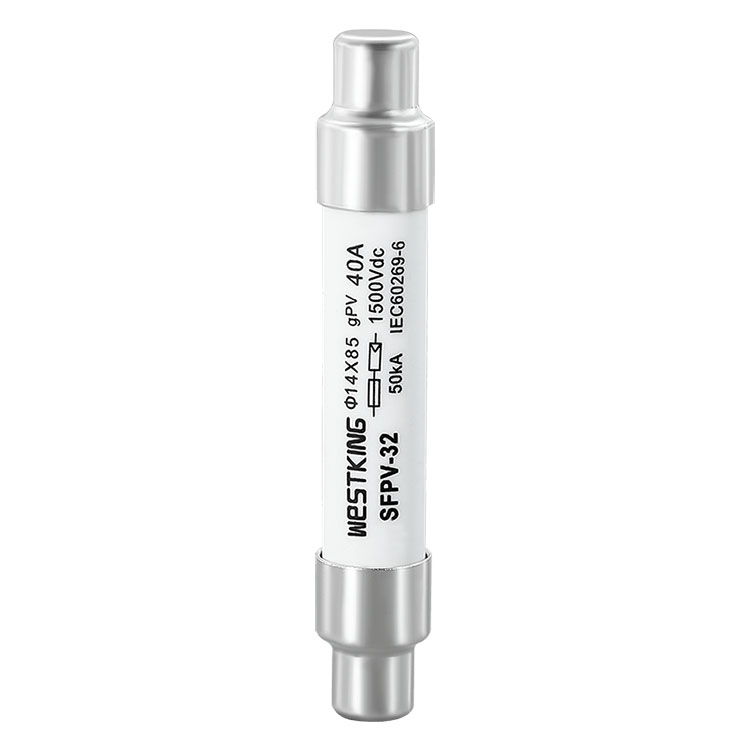

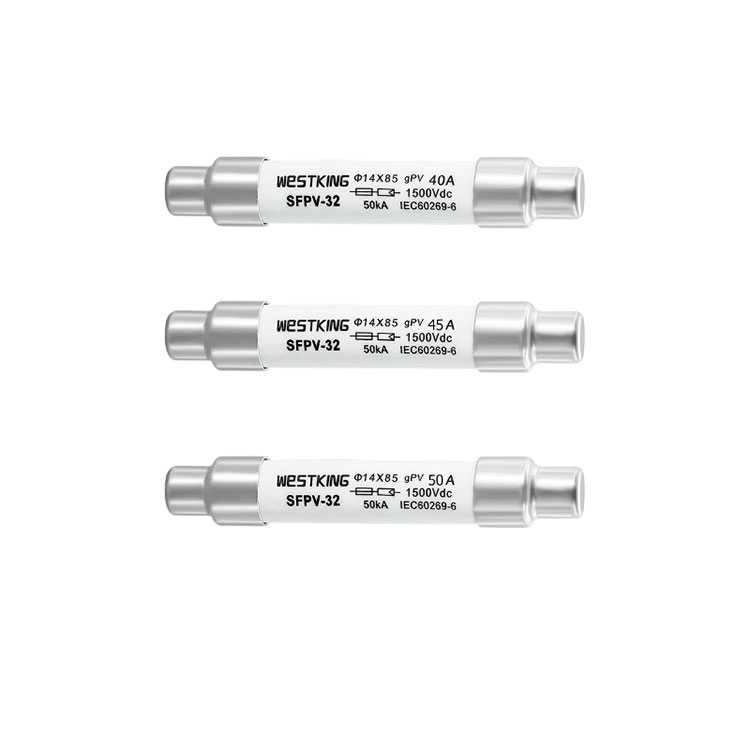

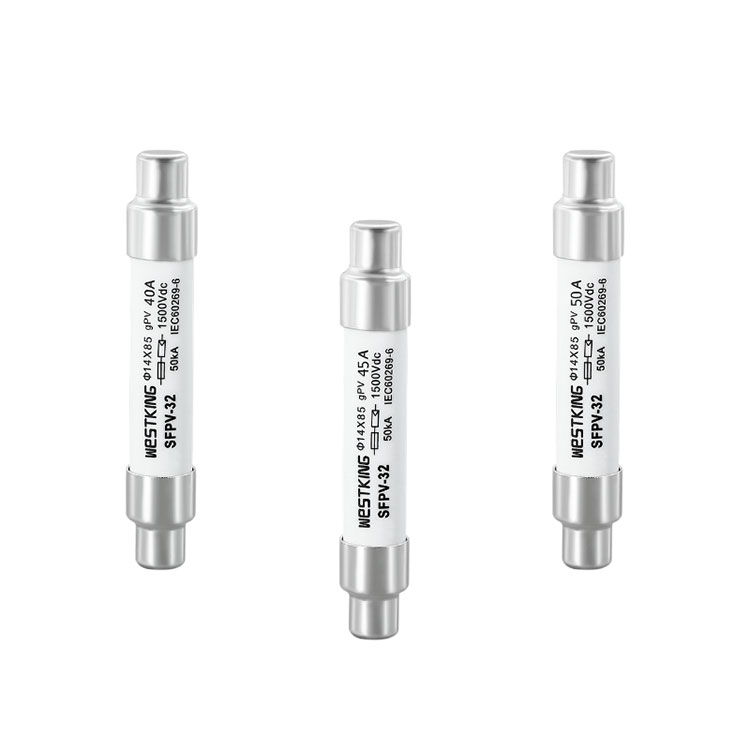

10/14x85 GPV 1500VDC Sikringskobling

Introduksjonen av 10/14x85 mm gPV 1500VDC Fuse Link10/14x85 GPV 1500VDC Sikringskoblingmarkerer en utvidelse av den nåværende utvidelsen innenfor 10X85mm Fuse Link-serien. Med en maksimal merkestrøm på 50A, imøtekommer den effektivt kravene til en rekke storskala solcellekraftverk. Alle sikringskoblinger deler en jevn lengde på 85 mm og bruker SFPV-32BX solcellebasen, noe som sikrer sømløs kompatibilitet med den eksisterende 10X85 mm-serien.

Send forespørsel

produktbeskrivelse

10/14x85 mm gPV 1500VDC sikringskobling10/14x85 GPV 1500VDC Sikringskoblinger en utvidelse av 10X85mm Fuse Links strømutvidelse, med en maksimal merkestrøm på 50A. Dette oppfyller kravene til mange storskala solcellekraftverk. Alle sikringslenker har en lengde på 85 mm og bruker samme solcellebase, SFPV-32BX, som 10X85 mm

10/14x85 GPV 1500VDC SikringskoblingTekniske data

•Merkespenning:	1500Vdc eller 1200Vdc
• Nominelle strømmer:	25A...50A
•Utnyttelseskategori:	gPV
• Nominell bruddkapasitet:	50 kA
• Minimum avbruddsvurdering:	1,35·In
•Ikke smeltestrøm:	1,13·In
•Lager temperatur:	-40°C ... 90°C
•Driftstemperatur :	-40°C ... 85°C

•Hvis omgivelsestemperaturen er høyere enn 25°C, vennligst se WESTKINGS sikringstemperaturkorreksjonskoeffisientoversikt og brukerhåndbok.

10/14x85 GPV 1500VDC SikringskoblingStandarder

IEC/EN 60269-1 Sikringskoblinger – generelle krav

IEC/EN 60269-6 Sikringskoblinger for solcelleanlegg

UL248-19 Fotovoltaiske sikringskoblinger

RoHS-kompatibel

10/14x85 GPV 1500VDC SikringskoblingNØKKELFUNKSJONER/FORDELE

Overbelastning med lav multiplikatorstrøm kan utløses

Bruker keramikk med høy alumina

Lavt energiforbruk

Sikringselementet bruker Toshiba fra Japan, med stabil smeltekarakteristikk

10/14x85 GPV 1500VDC SikringskoblingAPPLIKASJONER

Tilbyr inline-beskyttelse for PV-moduler

Ideell for kombinasjonsboksapplikasjoner

Egnet for bruk i alle solcelleanlegg

Gir streng-/array-nivåbeskyttelse for PV-systemer

Fungerer sømløst med invertere og batteriladekontroller

Sertifiseringer

er09001 iatf16949

TUV CE

Opprinnelse

Kina

10/14x85 GPV 1500VDC SikringskoblingELEKTRISKE EGENSKAPER

Merkestrøm	I2t(A2s)		Strømtap（w） 1,0 tommer	Netto vekt
Merkestrøm	Smelting	Lysning	Strømtap（w） 1,0 tommer	Netto vekt
25A	5	16	0.9	31 g
30A	380	1400	5.6
32A	390	1800	6.3
35A	410	2000	7.4
40A	460	2450	8.5
45A	530	3200	9.6
50A	600	3800	10.5

t-I egenskaper

Dimensjoner (mm)

Kompatible FUSE-baser

temperaturkorreksjonskoeffisientdiagram

Beskrivelse:

1.Sikringen fungerer normalt innenfor temperaturområdet -5°C til 40°C, og ingen ytterligere korreksjon er nødvendig.

2. De tillatte bruksforholdene er -40°C til 85°C.

3.Innenfor tillatte bruksforhold, se denne tabellen.

Innenfor solcelleproduksjon og storskala solcellekraftverk spiller WESTKINGs høykvalitetssikringer en avgjørende rolle. Som en representant for Kinas sikringsindustri tilbyr WESTKING en serie sikringer egnet for solcelleanlegg, og gir utmerket beskyttelse og pålitelighet. Disse sikringene brukes hovedsakelig til å beskytte solcellemoduler, vekselrettere, kabler og distribusjonssystemer, med hurtigsmeltende egenskaper som forhindrer skade på utstyr og sikkerhetsfarer. Dessuten har WESTKING-sikringer lave smeltestrømmer, noe som reduserer systemfeilfrekvensen. Storskala fotovoltaiske kraftverk må ta hensyn til faktorer som sikringskapasitet, merkespenning og smeltehastighet når de velger passende sikringer. WESTKING-sikringer reduserer feiltap effektivt og forbedrer kraftproduksjonseffektiviteten. I praktiske applikasjoner er det nødvendig å inspisere og skifte sikringer regelmessig. Etter hvert som den globale solcellekraftproduksjonsindustrien utvikler seg, vil etterspørselen etter sikringer av høy kvalitet vokse. Som en ledende sikringsprodusent i Kina vil WESTKING kontinuerlig forbedre produktytelsen for å møte behovene til solcellesikringer som brukes under mer komplekse arbeidsforhold.
