10x85mm GPV 1500VDC Sikringskobling

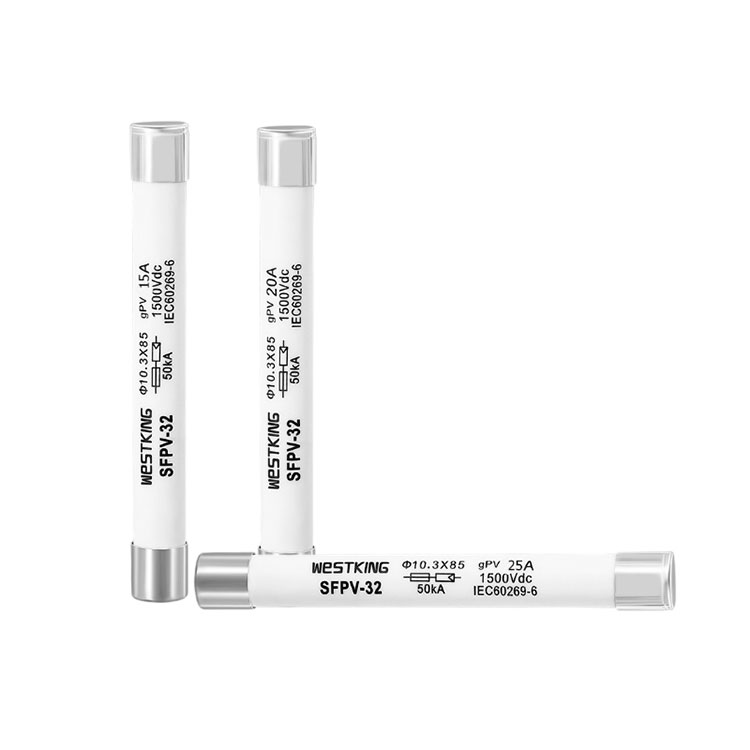

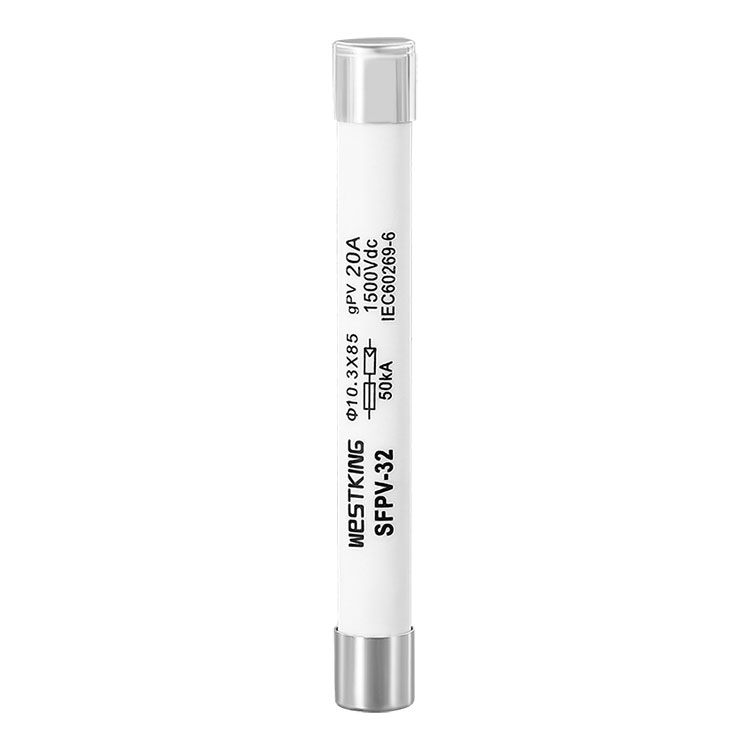

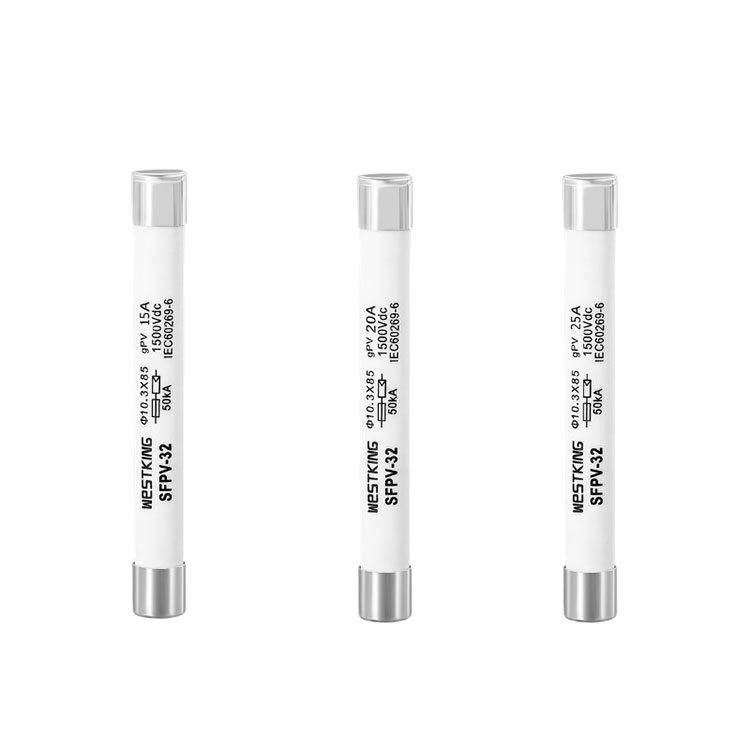

WESTKINGs SOLAR 10X85 mm solcelle (PV) sikringsserie er laget for å tåle de strenge forholdene til fotovoltaiske systemer.10x85mm GPV 1500VDC Sikringskoblingstår som et bevis på motstandskraft. Disse sikringene har gjennomgått omfattende syklustesting og har TUV- og CE-sertifiseringer, som bekrefter deres pålitelighet og samsvar med industristandarder.

Send forespørsel

produktbeskrivelse

WESTKINGS SOLAR 10X85mm fotovoltaiske (PV) sikringsserie er spesielt utviklet for å tåle de harde temperaturene og strømsyklusene til solcelleanlegg. Disse sikringene har gjennomgått strenge syklustester og har oppnådd TUV- og CE-sertifisering. Metallhettene i begge ender er behandlet med sølvbelegg, og de keramiske delene er laget av høy-alumina-keramikk, noe som sikrer motstand mot høy spenning og høye lysbuer. Disse 1500VDC-klassifiserte sikringene er designet for en lav minimumsbrytekapasitet på 1,35 ganger nominell strøm, noe som muliggjør sikker kretsavbrudd under typiske lavfeilstrømforhold.


10x85mm GPV 1500VDC SikringskoblingTekniske data

•Merkespenning: 1500Vdc eller 1200Vdc
• Nominelle strømmer: 2A...25A
•Utnyttelseskategori: gPV
• Nominell bruddkapasitet: 50 kA
• Minimum avbruddsvurdering: 1,35·In
•Ikke smeltestrøm: 1,13·In
•Lager temperatur: -40°C ... 90°C
•Driftstemperatur : -40°C ... 85°C


Standarder

IEC/EN 60269-1 Sikringskoblinger – generelle krav

IEC/EN 60269-6 Sikringskoblinger for solcelleanlegg

UL248-19 Fotovoltaiske sikringskoblinger

RoHS-kompatibel


10x85mm GPV 1500VDC SikringskoblingNØKKELFUNKSJONER/FORDELE

Tåler strømstøt

Tåler høye og lave temperaturer

Lav temperaturstigning, lang levetid

Sikrer pålitelig ytelse selv i ekstreme temperaturer


10x85mm GPV 1500VDC SikringskoblingAPPLIKASJONER

In-line beskyttelse for PV-moduler Kompatibel med vekselrettere og batteriladekontrollere

Egnet for kombinasjonsboksapplikasjoner

Gjelder alle solcelleanlegg

Gir beskyttelse på streng/array-nivå for PV-systemer


10x85mm GPV 1500VDC SikringskoblingSertifiseringer

er09001 iatf16949

TUV CE


Opprinnelse

Kina


ELEKTRISKE EGENSKAPER

Merkestrøm I2t(A2s) Strømtap(w) 1,0 tommer Netto vekt
Smelting Lysning
2A 3.5 12 1.5 19 g
3A 8 18 1.8
4A 16 35 2
5A 30 66 2.1
6A 46 130 2.3
8A 55 200 2.7
10A 70 270 3.2
12A 95 360 3.5
15A 130 400 4.0
20A 220 750 4.8
25A 350 1000 5.0


t-I egenskaper


Dimensjoner (mm)


Kompatible FUSE-baser


temperaturkorreksjonskoeffisientdiagram


Beskrivelse:

1.Sikringen fungerer normalt innenfor temperaturområdet -5°C til 40°C, og ingen ytterligere korreksjon er nødvendig.

2. De tillatte bruksforholdene er -40°C til 85°C.

3.Innenfor tillatte bruksforhold, se denne tabellen.


Westkings fotovoltaiske sikringskjernekomponent, sikringselementet, er uavhengig designet og utviklet av selskapet, og produsert ved høypresisjonsformpressing. Sikringen har flere smale kanaler, noe som sikrer nøyaktigheten til sikringen. Dette er forskjellig fra mange fabrikker som bruker laserskjæringsteknologi. Prinsippet for laserskjæring er å smelte sikringen ved høye temperaturer, noe som fører til at sikringen blir skadet av høye temperaturer én gang, og reduserer levetiden. Det kan også være pre-smelting og unormale smeltingsfenomener. Westking følger alltid sikkerhet og pålitelighet som kjernen, og produserer sikringer av høy kvalitet, noe som muliggjør større energikonverteringsforbedringer.
