H EV-sikring 150VDC 200VDC-serien

Westking EVFUSE®-serienH EV-sikring 150VDC 200VDC-serienhar utviklet to skreddersydde beskyttelsesløsninger for elektriske kjøretøy (EV), nemlig sikringer av type H og J. Westking elektriske kjøretøysikringer er designet og utviklet basert på interaksjoner med over 20 nye elbilselskaper. Disse sikringene samsvarer fullt ut med bruksbetingelsene for nye elektriske energikjøretøyer, med en boltet strammestruktur og høy-aluminiumoksyd høytemperatur keramiske materialer. Disse sikringene tilbyr markedsledende simuleringsfunksjoner for kompakthet, slagfasthet og levetid.

Send forespørsel

produktbeskrivelse

H TYPE SERIE 150VDC 200VDC

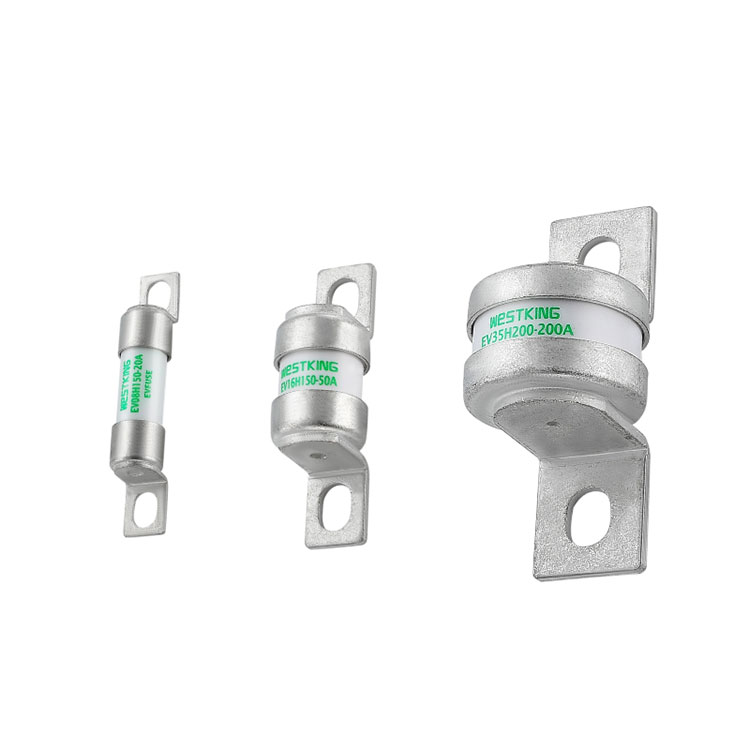

WESTKING EV08H150, EV16H150 og EV35H200 er hovedsakelig egnet for små elektriske kjøretøy, bybiler eller elektriske yachter som batteripakkebeskyttelse, og tilbyr sikker og pålitelig ytelse.

Tekniske data

Type	Merkespenning	Vurdert strømmer
EV08H150-(Amp)	150VDC	6A-20A
EV16H150-(Amp)	150VDC	20A-180A
EV35H200-(Amp)	200VDC	200A-500A

•Utnyttelseskategori:	gEV
• Nominell bruddkapasitet:	20 kA
•Tidskonstant:	2±0,5 ms
•Omgivelsestemperatur:	-40°C ... 125°C

Standarder

ISO8820-8

FÅ D622

Produsert under ITAF16949 kvalitetssystem for samsvar med bilkrav

RoHS-kompatibel

REACH-erklæring tilgjengelig på forespørsel

NØKKELFUNKSJONER/FORDELE

Dobbel beskyttelse mot overbelastning og kortslutning

Lav temperaturøkning og strømforbruk, utvider batteriområdet

Høy bruddkapasitet

APPLIKASJONER

Batteripakkebeskyttelse

BDU og PDU

Batterikoblingsboks for hjelpeenheter

DETTE/ALTE

Lagring av elektrisk energi

Batterilader

Superkondensatorpakkebeskyttelse

Backup beskyttelse for DC relé / skillebryter / bryter

Vedlikeholdssikkerhetsfrakobling (MSD)

Sertifiseringer

er09001 iatf16949

Opprinnelse

Kina

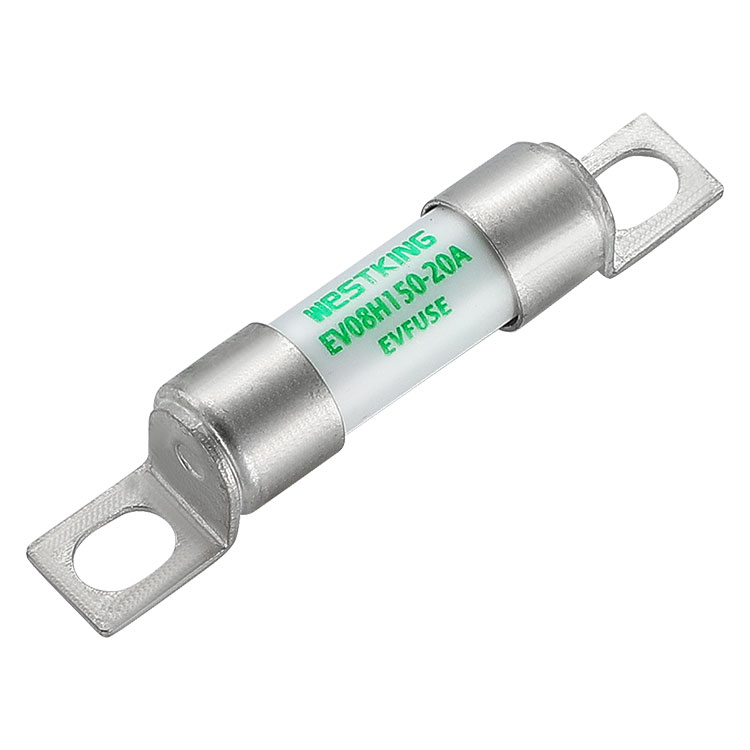

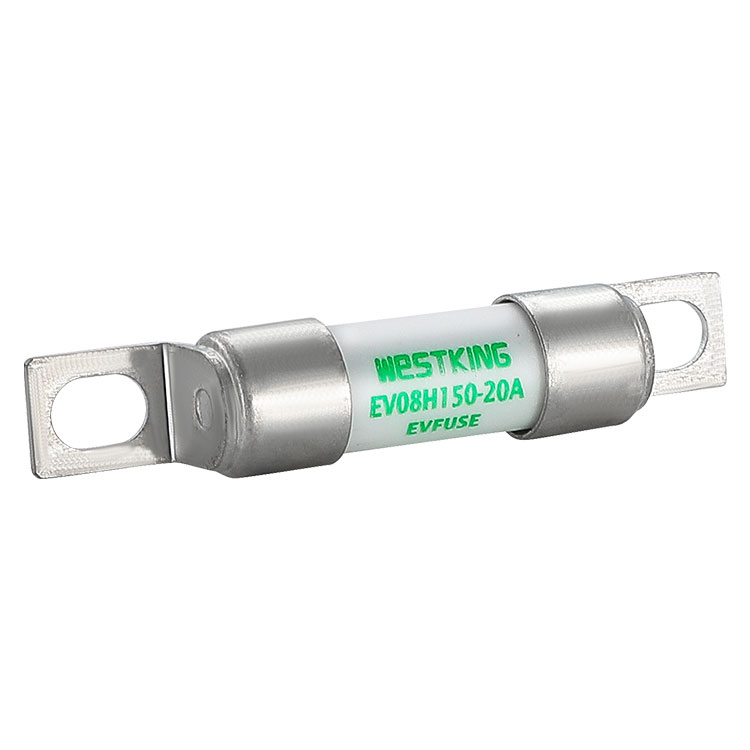

EV FUSE 150VDC EV08H150 beskyttelse for EV og batteripakke

Type	I2t(A2s)		Strømbrudd 0,5 i (w)	Netto vekt (g)
Type	Smelting	Lysning	Strømbrudd 0,5 i (w)	Netto vekt (g)
EV08H150-06A	2	6	0.30	6.01
EV08H150-10A	3.8	12	0.75
EV08H150-12A	7	22	0.80
EV08H150-16A	20	50	0.85
EV08H150-20A	25	80	1.2

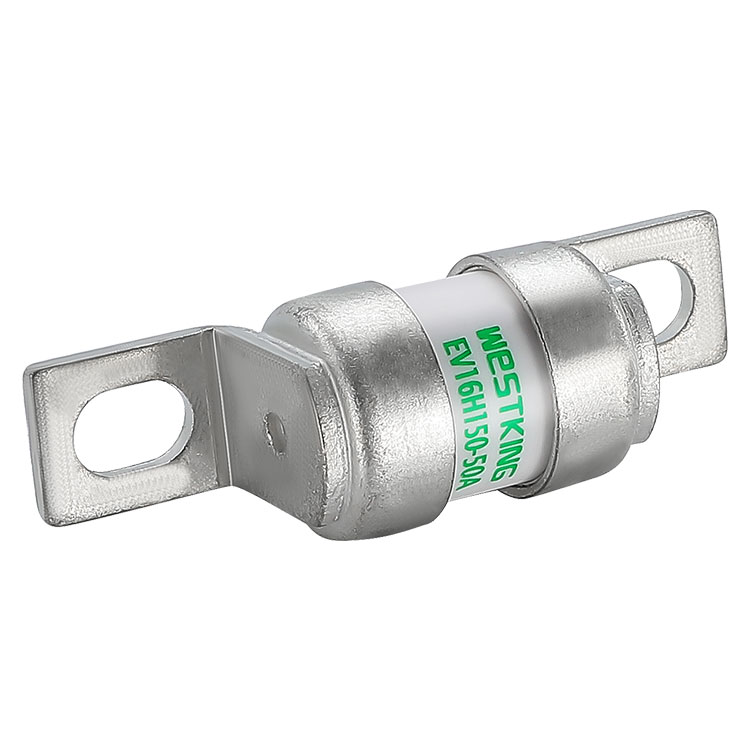

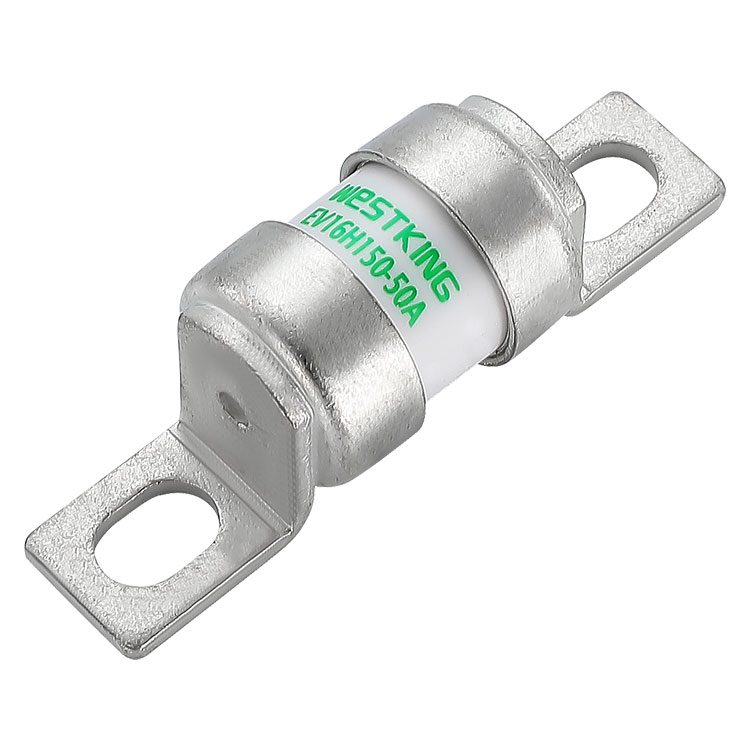

EV FUSE 150VDC EV16H150 beskyttelse for EV og batteripakke

Type	I2t(A2s)		Strømbrudd 0,5 i (w)	Netto vekt (g)
Type	Smelting	Lysning	Strømbrudd 0,5 i (w)	Netto vekt (g)
EV16H150-20A	12	100	0.45	32
EV16H150-25A	18	120	0.60
EV16H150-32A	32	200	0.68
EV16H150-35A	50	320	0.75
EV16H150-50A	100	500	1.05
EV16H150-63A	180	1100	1.35
EV16H150-80A	300	1900	2.10
EV16H150-100A	600	3800	2.78
EV16H150-125A	625	3900	3.38
EV16H150-160A	1100	7000	4.28
EV16H150-180A	1600	12000	5.33

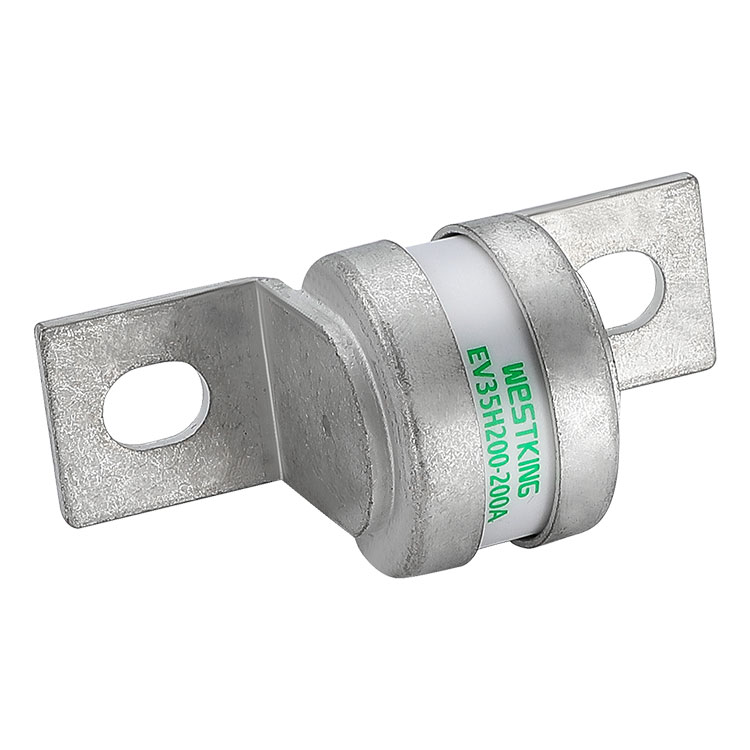

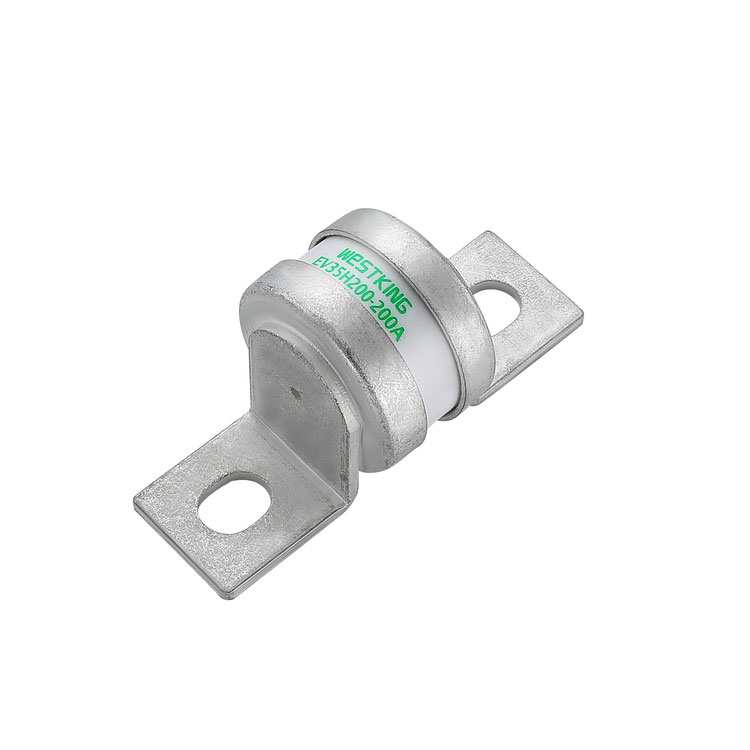

EV FUSE 200VDC EV35H200 beskyttelse for EV og batteripakke

Type	I2t(A2s)		Strømbrudd 0,5 i (w)	Netto vekt (g)
Type	Smelting	Lysning	Strømbrudd 0,5 i (w)	Netto vekt (g)
EV35H200﹣200A	5200	20500	3.00	154.3
EV35H200﹣250A	7000	30500	3.90
EV35H200﹣300A	10000	40000	4.50
EV35H200﹣350A	15000	60000	5.10
EV35H200﹣400A	20000	82000	5.50
EV35H200﹣450A	23000	120000	7.70
EV35H200﹣500A	28000	180000	9.80
