H-type og J-type design av WESTKING EV FUSE
vurdere utformingsproblemet med plass til elektriske kjøretøyenheter. Under designprosessen studerte WESTKING-teamet grundig den interne strukturen og utstyrsoppsettet til elektriske kjøretøy for å sikre at sikringene effektivt kan installeres i begrensede rom.
Sikringene H-type og J-type er henholdsvis optimalisert for ulike bruksscenarier. H-type sikring, med sin kompakte design og lille størrelse, er svært egnet for små elektriske kjøretøy med begrenset plass. Sikringen av J-type er imidlertid større i størrelse og har høyere strømføringskapasitet, noe som gjør den mer egnet for store elektriske kjøretøyer og elektriske kjøretøyer.

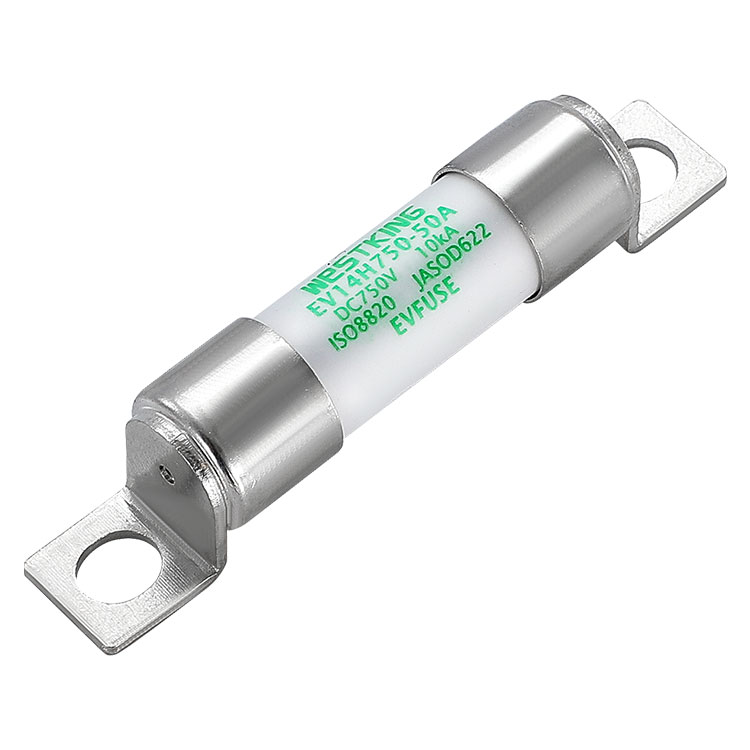

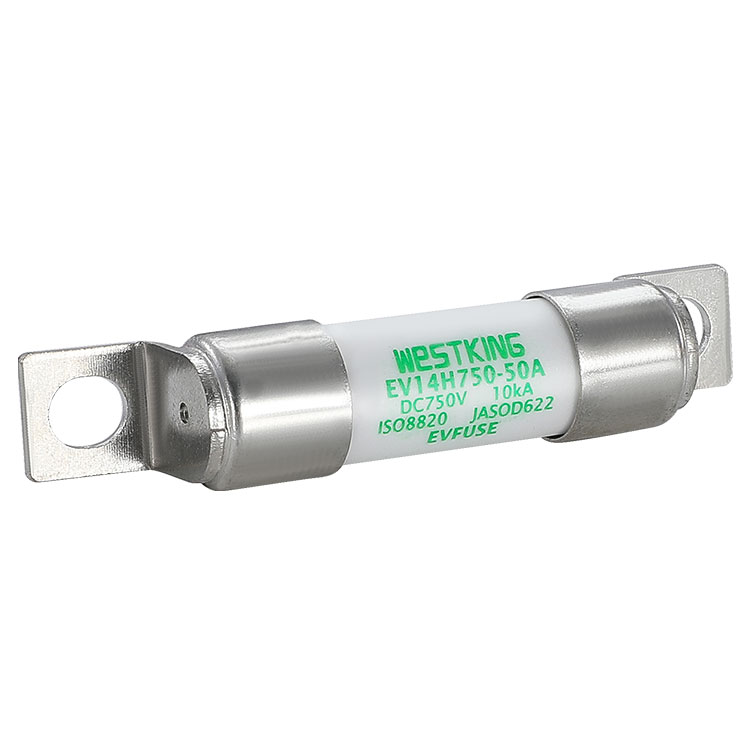

EV14H750 er en ny beskyttelsessikring for energikjøretøy produsert av WESTKING, designet for spenningsplattformer under 750VDC. Den brukes hovedsakelig til beskyttelse av grenkretser og har et maksimalt strømområde på 60A. Denne sikringen har en liten størrelse og høy bruddkapasitet, noe som gjør den til et utmerket valg for elektriske kjøretøy
Type | Merkespenning | Vurdert strømmer |
EV14H750-(Amp) | 750VDC | 12A-60A |
•Utnyttelseskategori: | gEV |
• Nominell bruddkapasitet: | 20 kA |
•Tidskonstant: | 2±0,5 ms |
•Omgivelsestemperatur: | -40°C ... 125°C |
1- Sikringsrøret bruker høystyrke 95% alumina keramikk,
2- Sikringselementet bruker importert japansk materiale og gjennomgår presis stempling.
1- Metallkobberdelene klinkes og sveises deretter igjen;
2- Den interne kvartssanden vedtar den unike herdebehandlingsprosessen til WESTKING, og forhindrer produktløsning og lysbuespray forårsaket av linjefeil under dynamisk drift.
ISO8820-8
FÅ D622
Produsert under ITAF16949 kvalitetssystem for samsvar med bilkrav
RoHS-kompatibel
REACH-erklæring tilgjengelig på forespørsel
Sterk motstand mot strømstøt
Tolererer tøffe kjøreforhold
Sikre og pålitelige smelteegenskaper
Dobbel beskyttelse mot overbelastning og kortslutning
Lav temperaturøkning og strømforbruk, utvider batteriområdet
Høy bruddkapasitet
Batteripakkebeskyttelse
BDU og PDU
Batterikoblingsboks for hjelpeenheter
DETTE/ALTE
Lagring av elektrisk energi
Batterilader
Superkondensatorpakkebeskyttelse
Backup beskyttelse for DC relé / skillebryter / bryter
Maintenance Safety Disconnect (MSD)
er09001 iatf16949
Kina
Type | I2t(A2s) | Strømbrudd 0,5 i (w) | Netto vekt (g) | |
Smelting | Lysning | |||
EV14H750﹣12A | 412 | 517 | 0.54 | 29.5 |
EV14H750﹣16A | 536 | 735 | 0.71 | |
EV14H750﹣20A | 821 | 1594 | 0.84 | |
EV14H750﹣25A | 1014 | 1893 | 1.06 | |
EV14H750﹣30A | 1253 | 2347 | 1.39 | |
EV14H750﹣40A | 1890 | 3743 | 1.73 | |
EV14H750﹣50A | 2951 | 5384 | 1.96 | |
EV14H750﹣60A | 3846 | 7543 | 2.30 |
Beskrivelse:
1.Sikringen fungerer normalt innenfor temperaturområdet -5°C til 40°C, og ingen ytterligere korreksjon er nødvendig.
2. De tillatte bruksforholdene er -40°C til 85°C.
3.Innenfor tillatte bruksforhold, se denne tabellen.
1-Endedekselet i metall og de lilla kobberbena er naglet og sveiset på nytt for å sikre at de ikke faller av på grunn av vibrasjoner.
2-Sikringsrøret er laget av keramikk med høy alumina, som tåler elektrisk lysbuestøt og ikke deformeres under høye temperaturer.
3-Sikringselementet er presisjonsstemplet fra importerte japanske legeringsmaterialer, noe som sikrer holdbarhet mot strømstøt.
4-Lbueslukkemediet er kvartssand med høy renhet, som renses og behandles selektivt.
5-En herdeprosess utviklet av WESTKING brukes til å fikse kvartssanden, og forhindrer at sikringselementet trekkes fra hverandre av vibrasjoner og effektivt reduserer intensiteten av elektrisk lysbuestøt.
6-En interferenspasning brukes for de indre og ytre endestykkene for å redusere motstanden.
